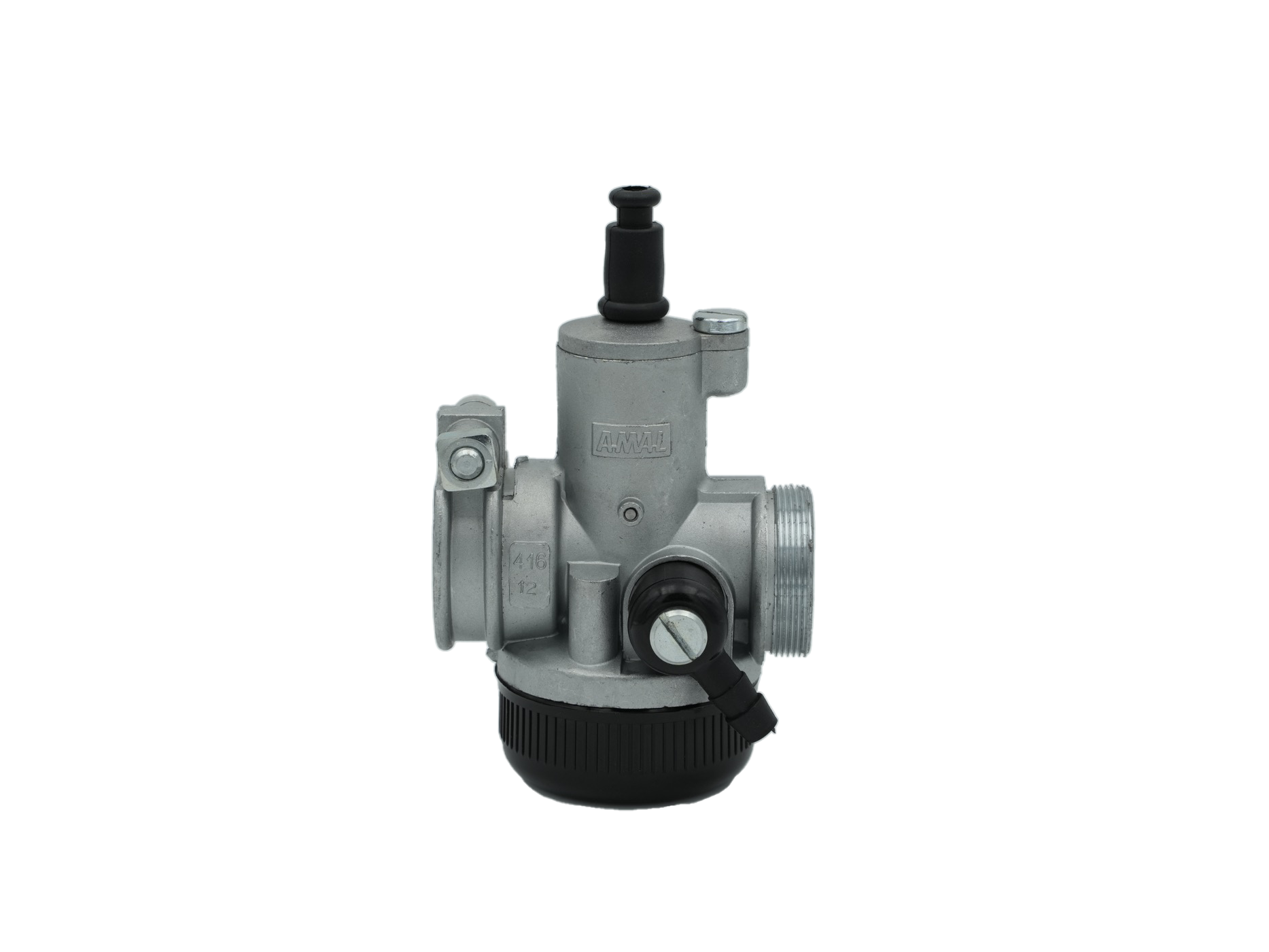

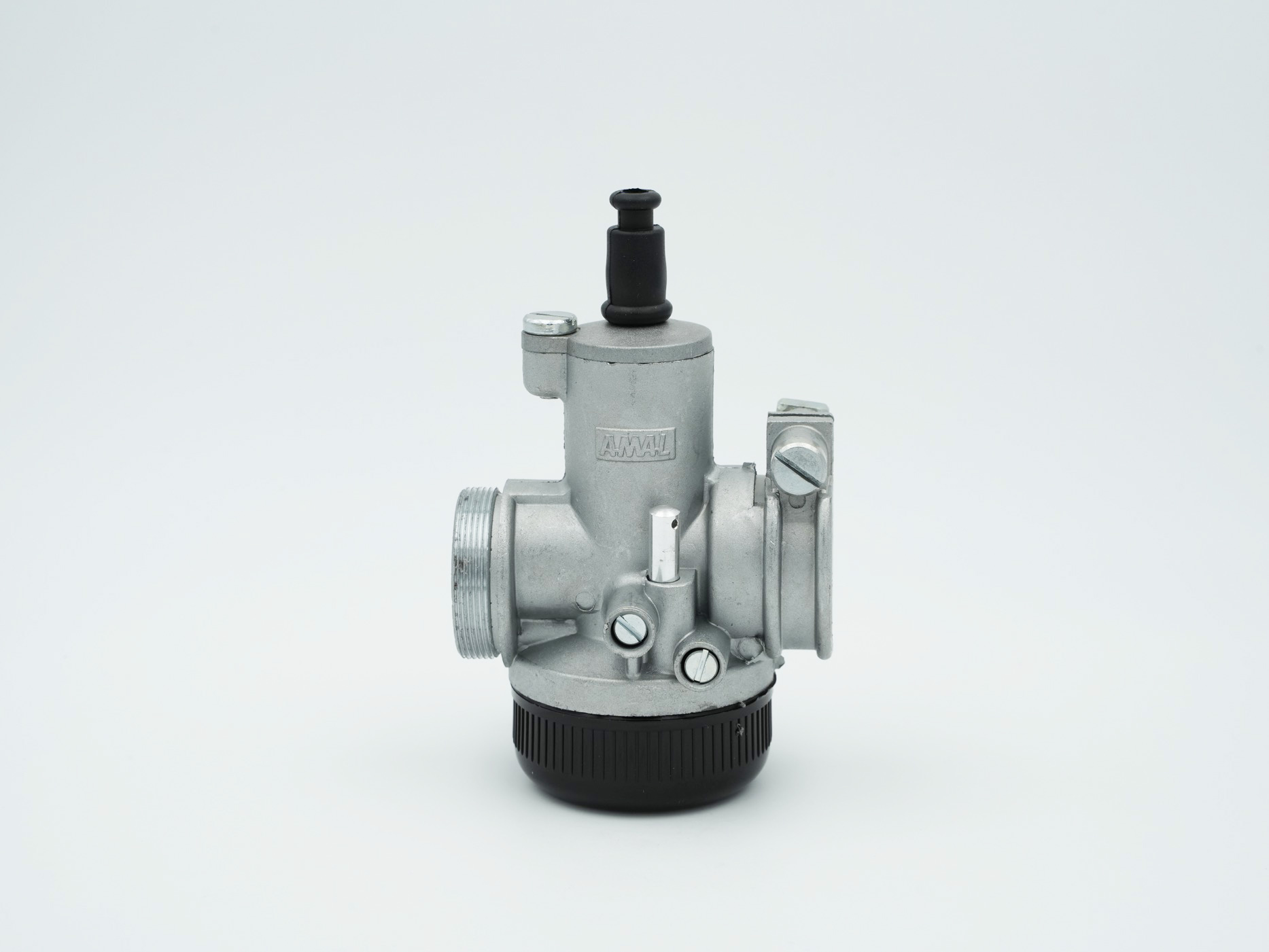

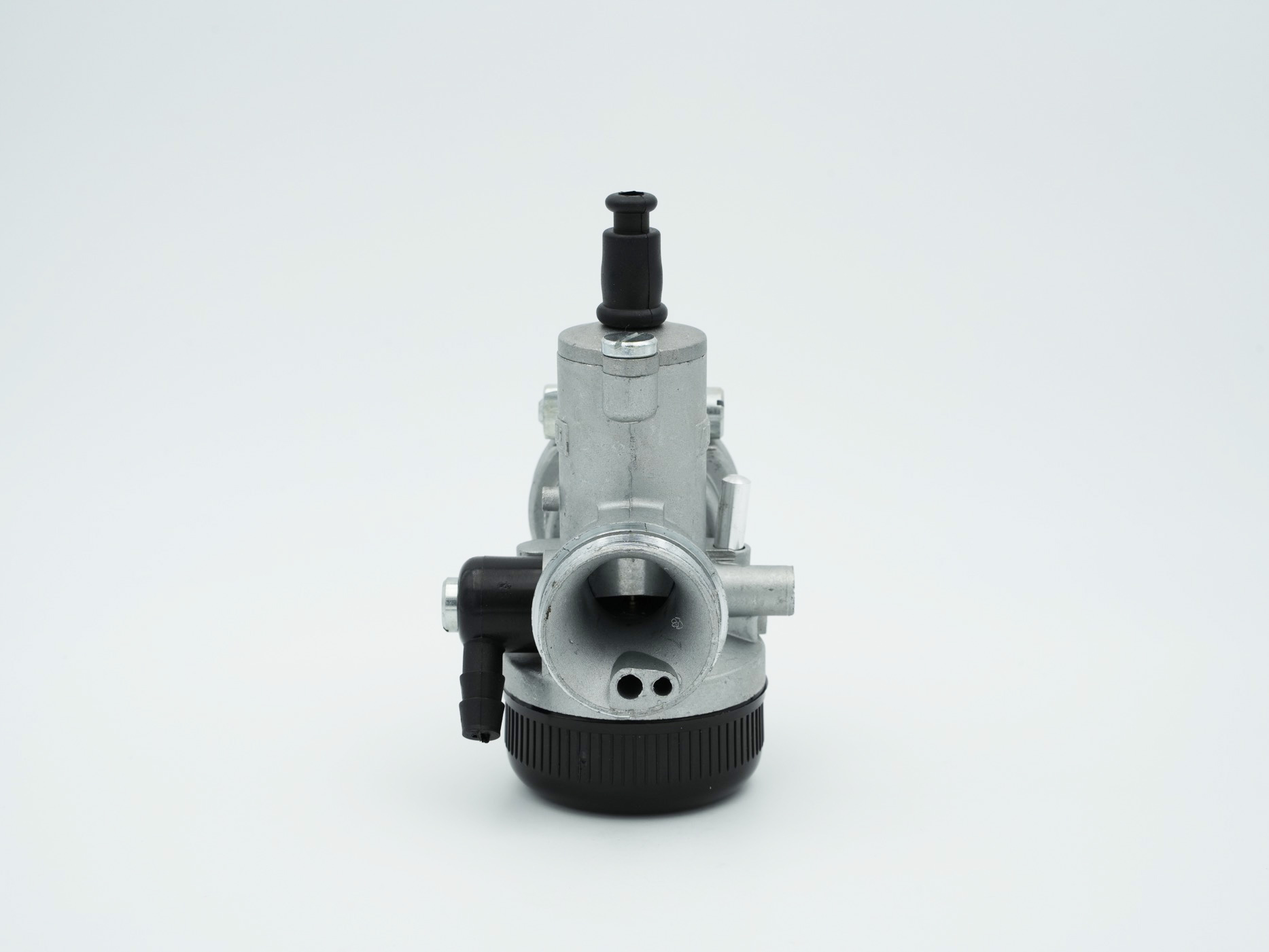

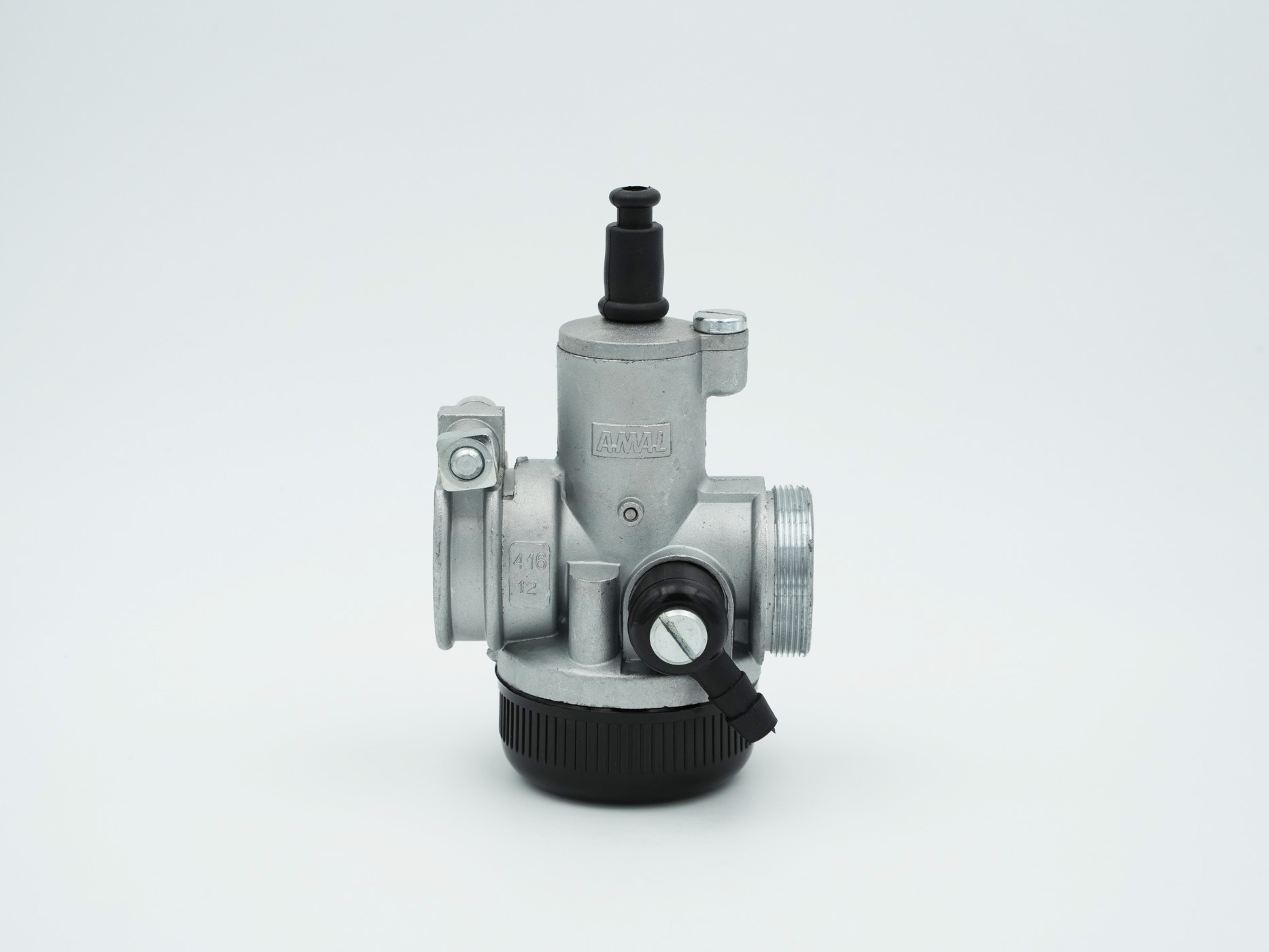

Carburador Amal modelo 416/12
Para Ciclomotores
Descripción general
Carburador AMAL, para motos con 16mm de diámetro de Difusor, Toma de Admisión de 29 mm, Sujeción Abrazadera, Cebador Manual
Válido para:
- VESPINO
Fabricante:
- VESPA
Ciclomotores
Detalles técnicos
Referencia: 416/12
Motor: 2 Tiempos
Cubicaje: 64 c.c.
Diámetro de Difusor: 16 mm
Toma de Admisión: 29 mm, Universal
Sujeción por: Abrazadera metálica
Surtidor Principal/Chicle de Alta: nº 75
Surtidor Piloto/Chicle de Baja: Ø 0,33 incorporado
Cuba / Cámara flotador redonda y Sangrador de combustible

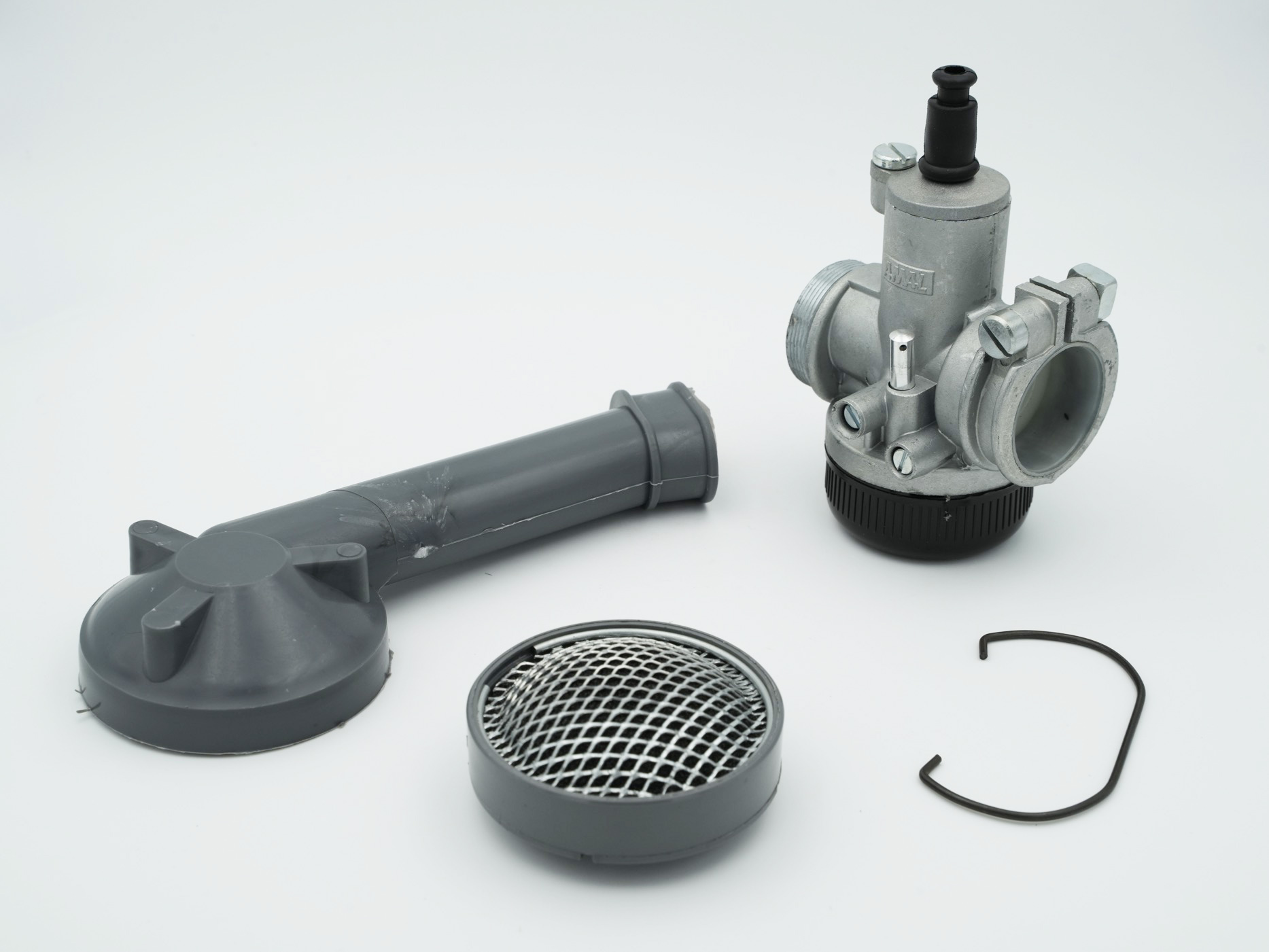

Filtro de Aire: Ø62 (Ref. 416/200) + Carcasa (Ref.212/105)
Nº
Ref
Descripción
1
316/083
GOMA PROTECCIÓN CABLE
2
5/100-G
CJTO. TUERCA Y TORNILLO TENSOR
*
4/035-V
TORNILLO TENSOR “VESPINO F-9”
3
416/063
TAPA CAMARA MEZCLA “VESPINO F-9”
3
416/064
TAPA CAMARA MEZCLA
4
416/065
TORNILLO FIJACIÓN TAPA CAMARA MEZCLA
5
416/067
AGUJA PULVERIZADOR LETRA “R”
5
416/113
AGUJA PULVERIZADOR LETRA “R-1”
6
519/071
ARANDELA RETENCIÓN CABLE
7
416/068
CLIP AGUJA PULVERIZADOR
8
416/066
MUELLE VALVULA DE GAS
9
416/060
VALVULA DE GAS (CITAR Nº)
10
416/073
TORNILLO ABRAZADERA
10
416/207
TORNILLO ABRAZADERA “VESPINO”
11
416/074
TUERCA TORNILLO ABRAZADERA
12
416/072
CASQUILLO TOMA Ø INTERIOR 23 MM.
12
519/042
CASQUILLO TOMA Ø INTERIOR 24 MM.
Nº
Ref
Descripción
12
416/114
CASQUILLO TOMA Ø INTERIOR 25 MM.
12
519/047
CASQUILLO TOMA Ø INTERIOR 27 MM. ”VESPINO F-9”
12
519/045
CASQUILLO TOMA Ø INTERIOR 28 MM.
12
519/046
CASQUILLO TOMA Ø INTERIOR 29 MM.
13
554/720
EJE FLOTADOR
14
212/079
AGUJA FLOTADOR
15
554/721
FLOTADOR
16
412/050
CAMARA FLOTADOR
17
416/070
PULVERIZADOR (CITAR Nº)
18
416/069
SURTIDOR PRINCIPAL (CITAR Nº)
19
622/076
CJTO.TORNILLO Y ANILLO REGULACION AIRE
20
412/077
CJTO.TORNILLO Y ANILLO REGULACION VALVULA
21
412/078
TORNILLO FIJACIÓN PIPA ENTRADA GASOLINA
21
416/208
TORNILLO SUJECIÓN PIPA “VESPINO”
22
412/093
FILTRO ENTRADA GASOLINA
23
412/097
PIPA ENTRADA GASOLINA
23
416/049
PIPA ENTRADA GASOLINA CARBURADOR ”VESPINO”
