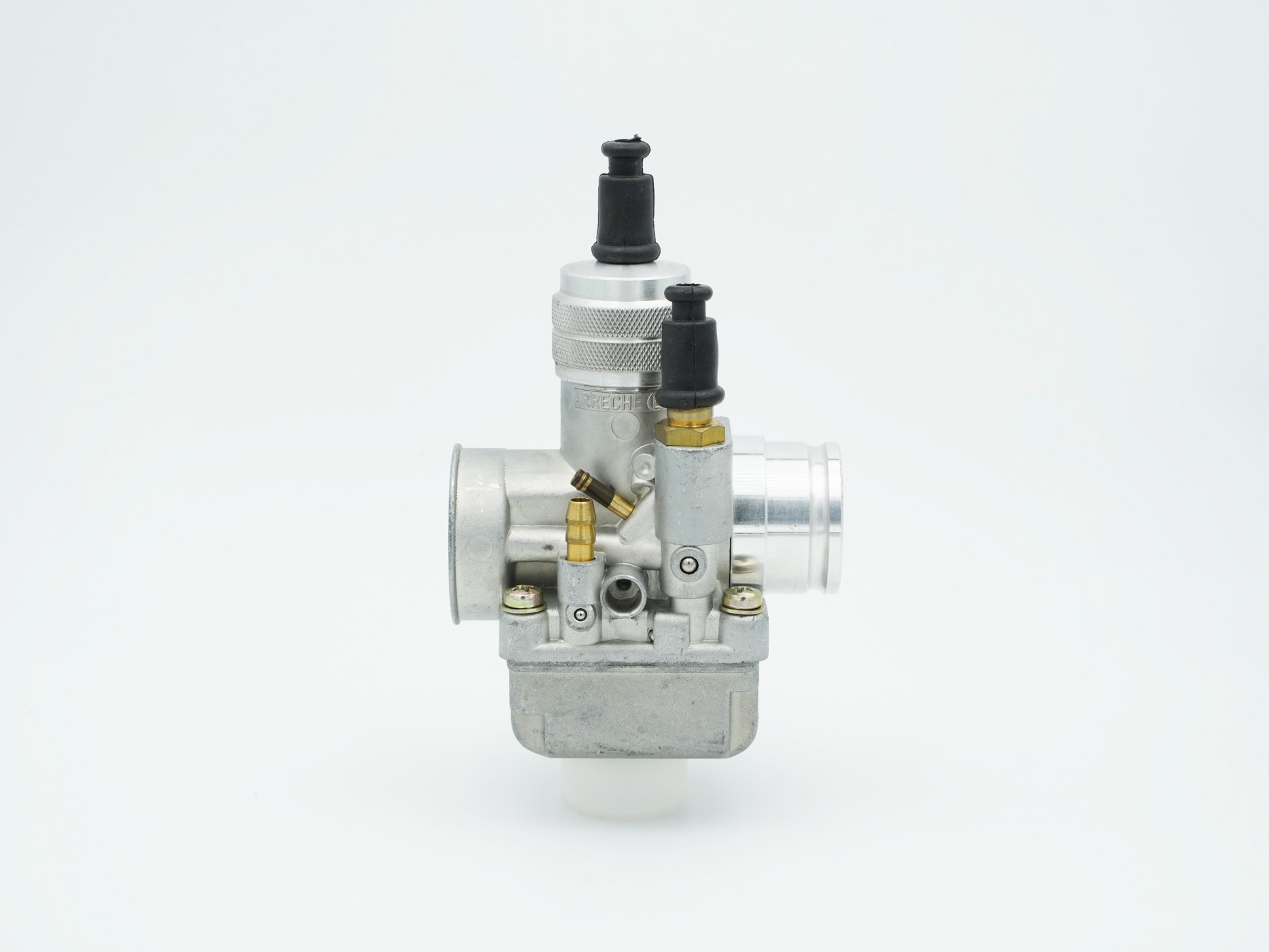

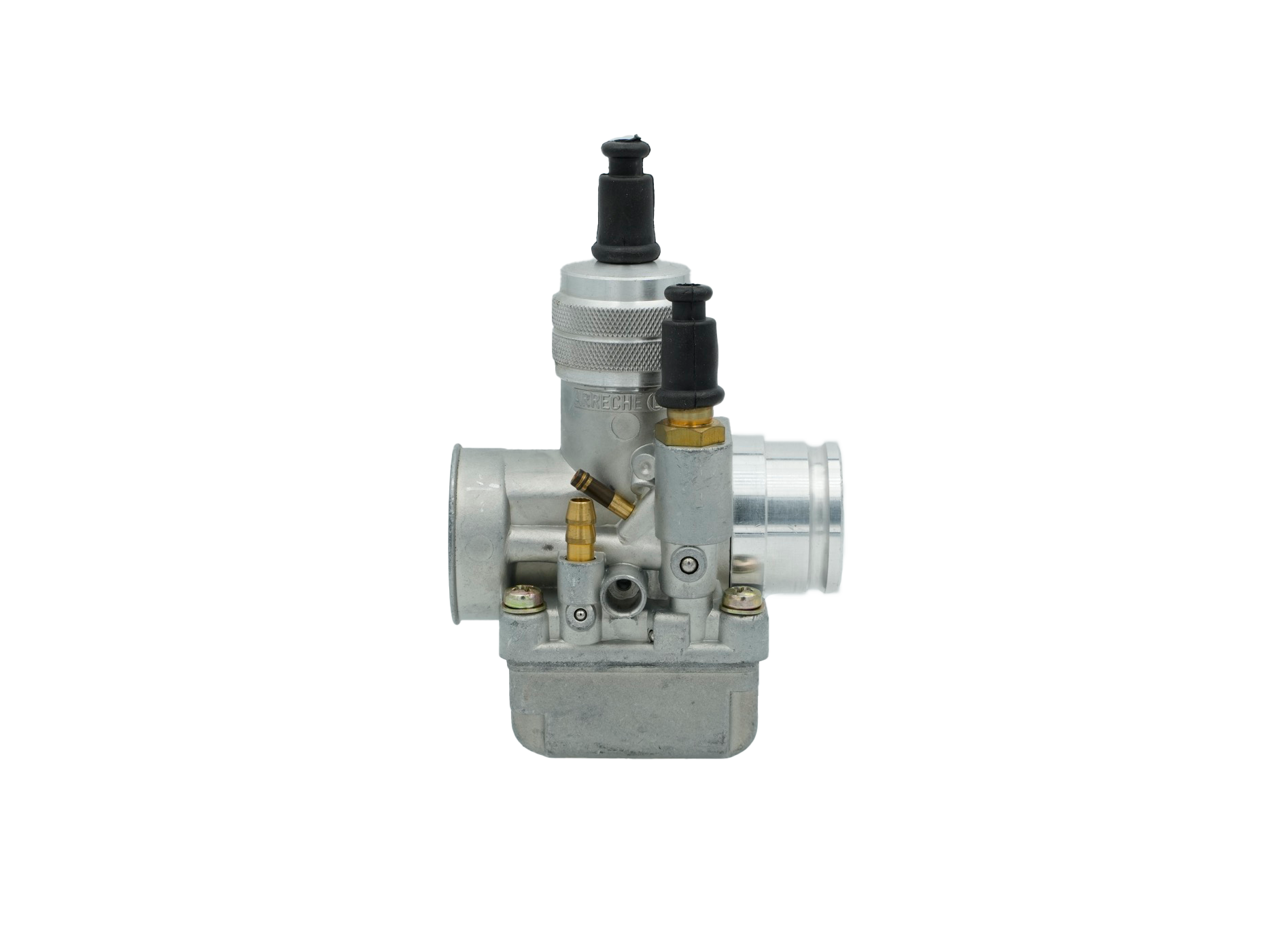

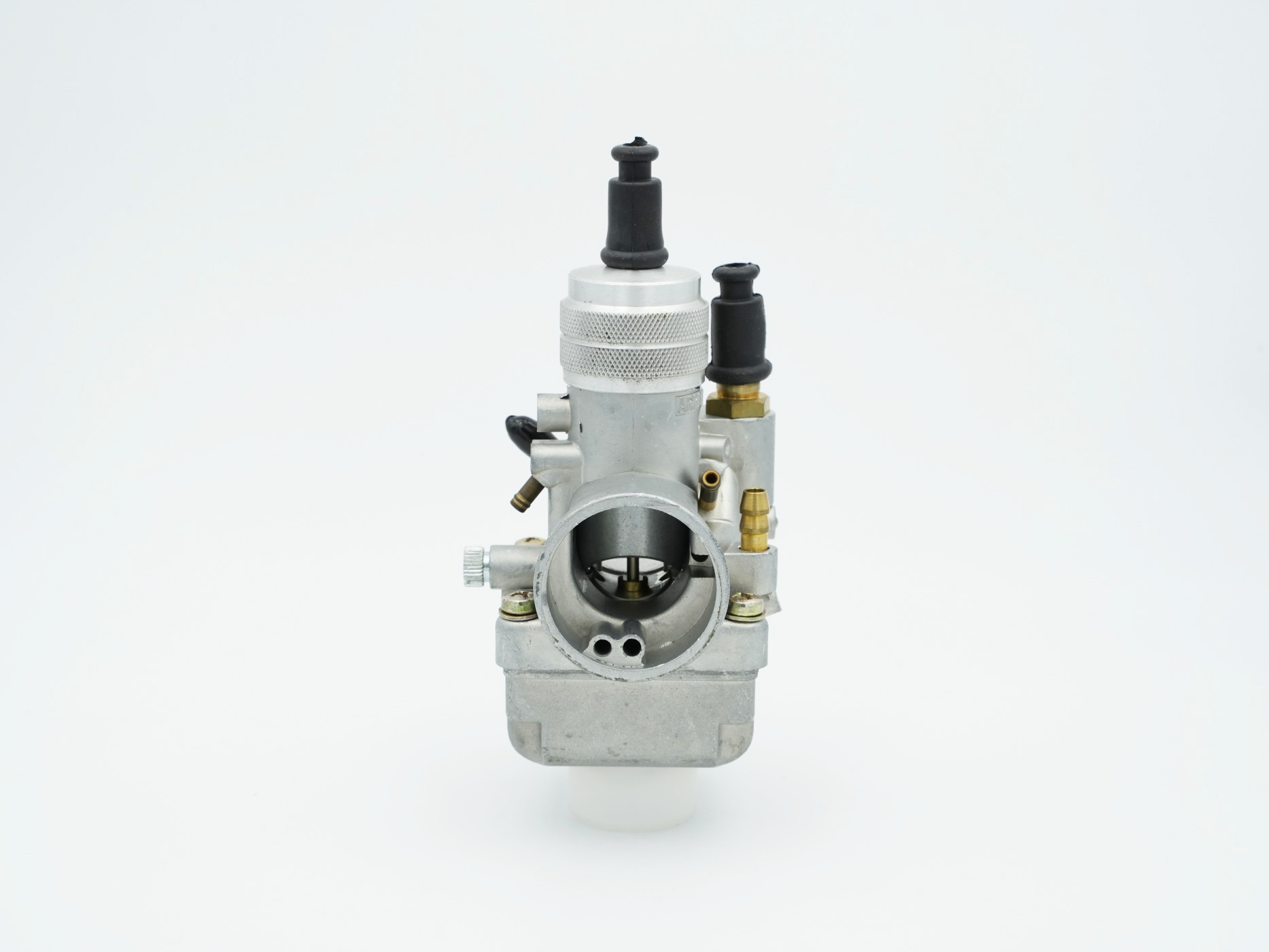

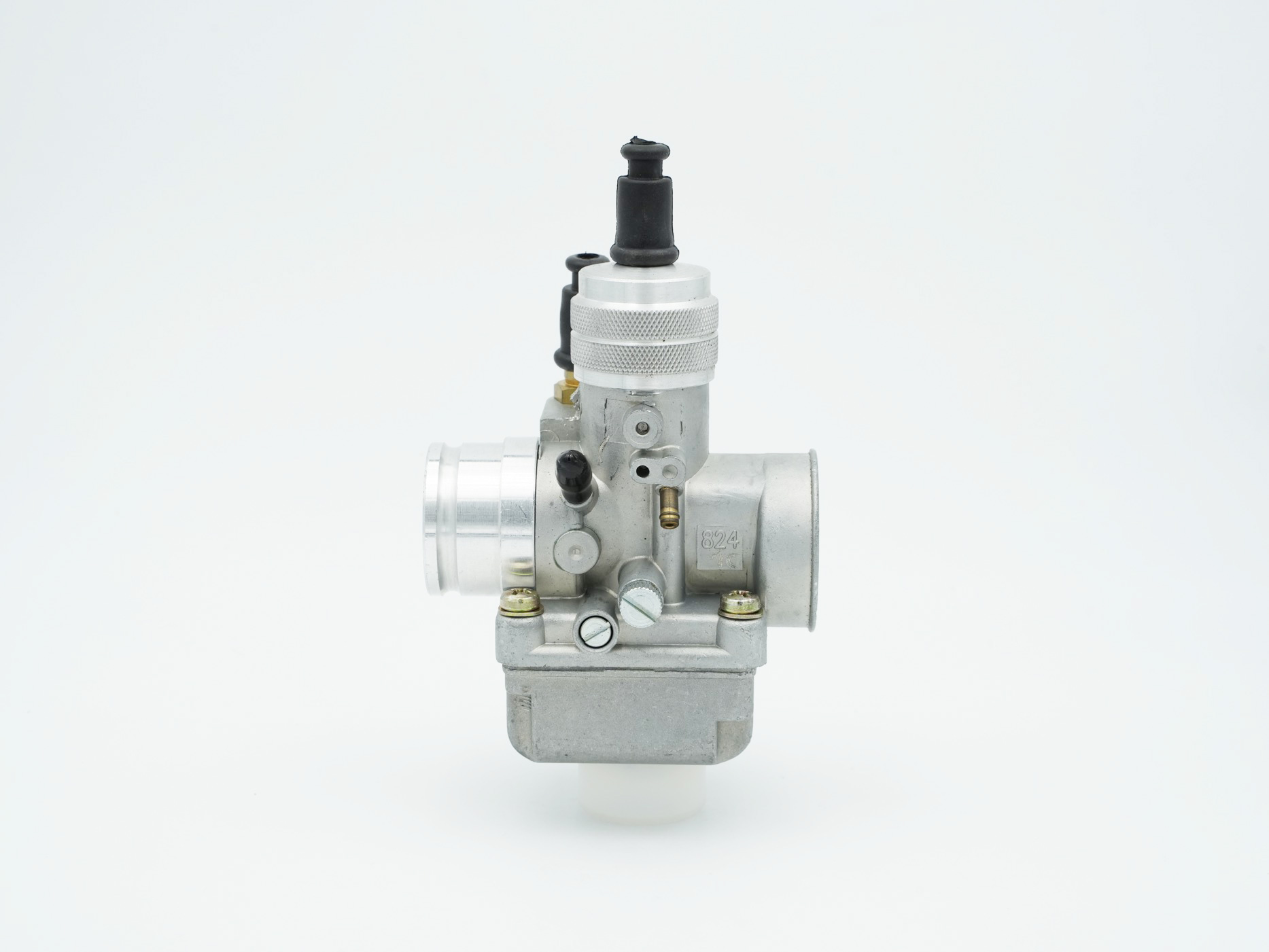

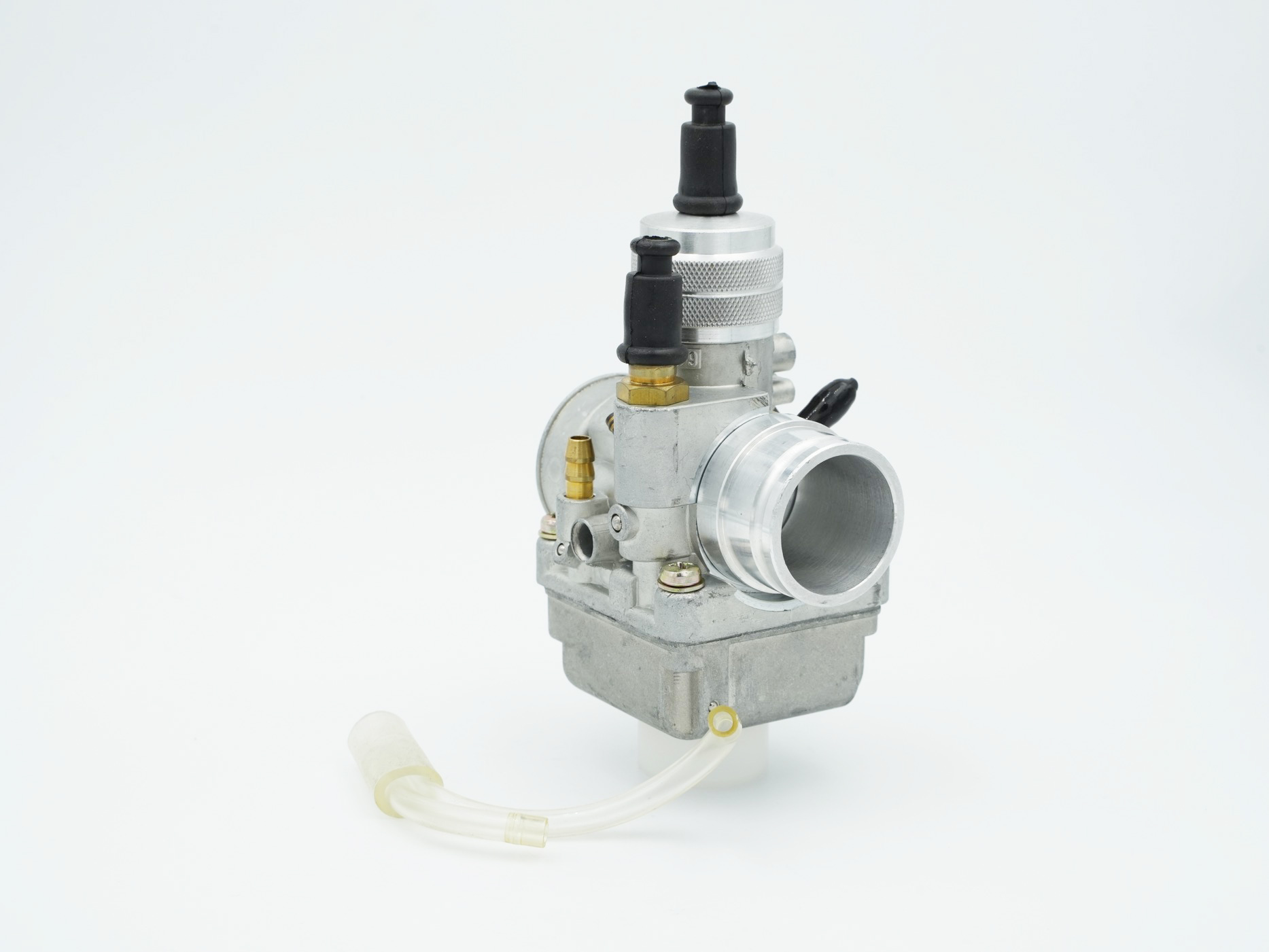

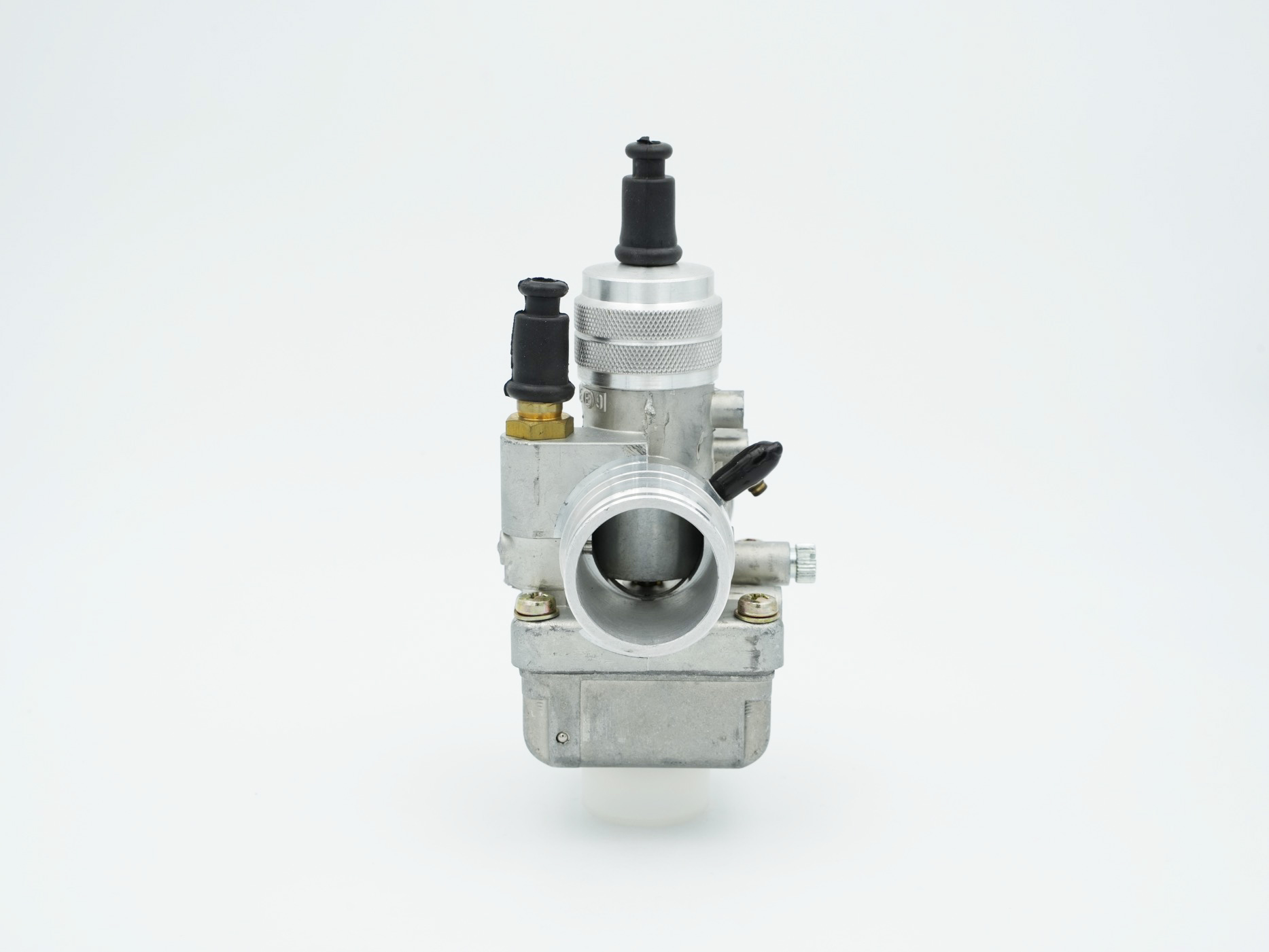

Carburador Amal modelo 824/1C
Para Scooters y Motocicletas
Descripción general
Carburador AMAL, con 24 mm de diámetro de Difusor y Toma de Admisión de 26 mm (Interior), Starter Mando cable, (sin engrase)
Válido para:
- STANDARD
Fabricante:
- STANDARD
Scooters y Motocicletas
Detalles técnicos
Referencia: 824/1C
Motor: 2 Tiempos
Cubicaje: 50 c.c.
Diámetro de Difusor: 24 mm
Toma de Admisión: 26 mm (Interior), Universal
Sujeción por: Manguito
Starter: Mando cable
Surtidor Principal/Chicle de Alta: nº 160
Surtidor Piloto/Chicle de Baja: nº 20
Adaptador de Aire: Ø 37mm
Nº
Ref
Descripción
1
800/214
TAPA CÁMARA MEZCLA METÁLICA
2
316/083
GOMA PROTECCIÓN CABLE
3
416/066
MUELLE VÁLVULA DE GAS
4
519/071
ARANDELA RETENCIÓN CABLE
5
416/068
CLIP AGUJA PULVERIZADOR
6
824/067-E1
AGUJA PULVERIZADOR E1
6
824/067-E2
AGUJA PULVERIZADOR E2
7
824/060
VÁLVULA DE GAS (CITAR Nº)
8
622/076
CJTO. TORNILLO Y ANILLO REGULACIÓN AIRE
9
800/198
TORNILLO REGULACIÓN VÁLVULA
10
212/123
MUELLE DE TORNILLO REGULACIÓN VÁLVULA
Nº
Ref
Descripción
12
519/041
EJE FLOTADOR
13
800/206
AGUJA FLOTADOR
14
806/065
FLOTADOR
15
824/102
CJTO. PORTA-PULVERIZADOR (CITAR Nº)
16
800/066
SURTIDOR PRINCIPAL (CITAR Nº)
17
800/026
SURTIDOR PILOTO (CITAR Nº)
18
212/062
TORNILLO SUJECIÓN CÁMARA FLOTADOR
19
800/214
JUNTA CÁMARA FLOTADOR
20
824/708
CJTO. CÁMARA FLOTADOR (CITAR Nº)
21
622/200
JUNTA TAPÓN CÁMARA FLOTADOR
22
212/166
TAPÓN CÁMARA FLOTADOR
